문의 사항

Z4 G4 모델의 메인보드에 M.2슬롯에 NVME M.2 SSD를 2개를 장착하고 HARDWARE RAID를 구성하고 싶습니다.

메인보드 M.2슬롯에 SSD를 2개 장착해도 부팅할 때 F3번 또는 CTRL + I키로 RAID 구성 유틸리티에 진입할 수 없습니다.



해결책

[주의사항]

Raid 구성 시 데이터가 전부 삭제되기에 중요한 데이터는 반드시 백업 하시기 바랍니다.

Z4/Z6/Z8 메인보드에 M.2 NVME SSD는 INTEL VROC KEY를 추가구매해야 HW RAID를 지원할 수 있습니다.



SW Raid 구성된 디스크는 부팅 디스크로 사용할 수 없고 데이터 저장용으로만 사용 가능합니다.

SW Raid는 Z4 G4, Z6 G4, Z8 G4 모델만 호환됩니다.



Intel VROC Key는 지원되는 Raid Level에 따라 Standard 와 Premium 2 가지로 구분됩니다.

Standard (L04569-001): Boot RAID (0, 1, 10)

Premium (L04570-001): Boot RAID (0, 1, 5, 10)

Intel VROC Key는 Z4 G4, Z6 G4, Z8 G4 모델 만 호환됩니다.



+방법1. HW Raid 구성 방법(VROC KEY가 필요)

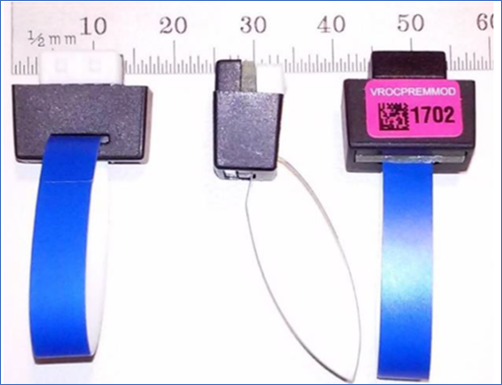

Intel VROC Key제품의 이미지는 아래와 같습니다.

Intel VROC Key는 아래 이미지처럼 메인보드에 장착해야 됩니다.



단계1. BIOS설정하기

시스템 전원을 켜고 [F10]키를 반복적으로 입력하여 BIOS구성 유틸리티로 접속합니다.

BIOS메뉴에서 [ADVANCED]-[Slot Settings]를 순서대로 선택합니다.

슬롯에 [M.2 SSD0]과 [M.2 SSD1]의 [Intel VROC NVMe Raid (VMD 2)]항목을 [Enabled]로 설정합니다.

[참고] VROC Key가 활성화되지 않은 경우는 Intel VROC Key가 메인보드에 정상적으로 장착되었는지 확인합니다.

[System Options]항목에서 [Configure Storage Controller for RAID]를 체크합니다.

[Secure Boot Configuration]에서 [Legacy Support]는 [Disable]로 설정 (기본값은 Disable)

설정 저장 후 재부팅 시 4 자리 보안코드 입력 (Legacy Support 변경하지 않았으면 필요없음 )



단계 2. RAID 구성하기

시스템 전원을 켜고 [F10]키를 반복적으로 입력하여 BIOS구성 유틸리티로 접속합니다.

[UEFI Drivers]-[Intel(R) Virtual RAID on CPU]항목을 선택합니다.

[ALL Intel VMD Controllers]항목을 선택합니다.

[Create RAID Volume]을 선택합니다.

Name은 array이름을 설정 해주시고 [Raid Level]에 원하는 raid종류(raid0,raid1)를 설정 해주시기 바랍니다.

[Enabled RAID spanned over VMD Controllers]항목을 [x]로 표시 해주시고 밑에 멤버 디스크를

[x]로 선택하시기 바랍니다. 그리고 최종 설정이 맞는지 확인하고 [Create Volume]를 선택합니다.

아래와 같이 이전 화면으로 되돌아가며 volume이 생성된 것을 확인할 수 있습니다.

BIOS를 저장하고 종료합니다.



단계 3. 윈도우 설치 과정에서 드라이버 로드하기

윈도우10 설치미디어 부팅하면 아래와 같이 디스크 항목이 표시되지 않습니다.

HP 사이트에서 해당 모델을 조회하고 [드라이버-저장소]항목에 [인텔RSTe(Rapid Storage Technology Enterpries)]드라이버를 다운로드 받습니다. 그리고 다른 pc에서 해당 드라이버를 압축만 해제하시고 압축이 해제한 폴더에서 [Drivers]라는 폴더만 복사하여 윈도우10 설치 미디어로 복사합니다.

[참고] 압축이 해제된 폴더는 c:\swsetup\spxxxx 의 구조로된 폴더입니다.

xxxxx는 다운로드 받은 sp 파일의 뒷번호와 동일합니다.



[드라이버 로드]를 눌러 [찾아보기]를 선택합니다.

윈도우10 설치 미디어에 복사한 [DRIVER]폴더를 선택하고 [확인]버튼을 선택합니다.

[Intel® C600+/C220+ Series chipset SATA RAID Controller (iaStorE.inf)]파일을 선택하고

[다음]을 선택하여 디스크 항목이 표시되는지 확인합니다. 표시되면 설치를 계속 진행합니다.





+방법2. SW Raid 구성 방법(VROC KEY가 없는 경우)



방법2. SW Raid 구성 방법(VROC KEY가 없는 경우)

1. 제어판- > 관리 도구- > 컴퓨터 관리- > 디스크 관리에 진입

2. Raid 구성하려는 디스크를 선택 후 마우스 오른쪽 버튼을 누르고 새 미러/스트라이프 볼륨 선택

주의사항: RAID 구성하려는 디스크에 데이터 백업 후 전체 할당되지 않은 공간으로 설정해야 합니다.

3. 볼륨 마법사에서 설정

4. R AID 구성하려는 디스크를 추가 후 디스크 공간 지정(기본값 권장)

5. 드라이브 문자 할당





⇡
